Renesas RX Stick (RX610 Demo)

A uns dias atrás o pessoal que pediu o Demo Kit do RX610 recebeu! Para animar quem está começando, ai vai um video do demo que o DJ Delorie fez com o kit dele.

O interessante é que todos os LEDs do display estão ligados a pinos com PWM, então deu para fazer essa varredura de um Bitmap.



Mais informações, acesse:

http://www.renesasrulz.com/

http://www.delorie.com/electronics/rx-stick/

Até mais!

Nova versão do Hallmeter

Bom, o projeto de hoje é diferente, não vou publicar tudo por que é um projeto comercial.

Mas como tem uma coisa nova (pelo menos pra mim), quero mostrar como foi feita a placa.

A novidade? Para fazer a placa, usei o famoso Press-n-peel, a placa foi desenvolvida com o KiCAD e transferida com a famosa laminadora. Feitas as devidas apresentações, vamos aos resultados.

A placa depois da corrosão, as trilhas mais estreitas tem 0,4mm. Pelo resultado eu acredito que daria para fazer sem problemas trilhas de 0,25mm. A impressora usada foi uma HP1020 com toner original.

Placa limpa:


Placa estanhada:


Placa montada:

Lado dos componentes:

E finalmente, como não poderia faltar, um video do protótipo funcionando! Encomendas? andre.me.ajuda(at)gmail.com!

Por hoje é só! Até mais.

Renesas DevCon

Olá pessoas! Faz um tempo que não escrevo, mas estou de volta!

Desde que ocorreu a fusão da Renesas com a NEC, o volume de trabalho aumentou bastante, mas agora as coisas estão mais tranquilas.

Na semana de 11 de Outubro estive no Renesas DevCon em Anahein, California. Foi uma grande oportunidade para reencontrar os amigos e fazer novos contatos, entre eles o australiano David L. Jones [1] e o DJ Delorie [2] [3].

As empresas parceiras da Renesas que estavam por lá apresentando seus produtos, vale a pena dar uma visitar o site [4] para conhecer melhor e saber de tudo que aconteceu.

Trouxe muitas novidades, entre elas o kit de desenvolvimento do R8C/33T [5] (Capacitive touch), o novo R8C/M12A [6] [7] e o kit do RX62N [8].

Vou falar sobre cada um deles separadamente.

No mais, é bom estar de volta, novos posts em breve!

LINKS:

[1] http://www.eevblog.com/

[2] http://www.delorie.com/

[3] http://www.renesasrulz.com/open-hardware

[4] http://www.renesasdevcon.com/

[5] http://am.renesas.com/products/mpumcu/r8c/r8c3x/r8c33t/r8c33t_root.jsp

[6] http://am.renesas.com/products/mpumcu/r8c/r8cmx/r8cm12a/r8cm12a_root.jsp

[7] http://www.renesas.com/rpbr8cm12a

[8] http://www.rxmcu.com/USA/

Troca do R8C/1A

Bom, como muita gente acredita que soldar o LSSOP20 do R8C/1A é uma tarefa impossivel, fiz um video da troca de um micro torrado (obrigado Alexandre...).

Primeiro, a foto do antes, quer dizer do depois do micro tomar um 12V na cara...

Agora a foto do depois, micro novo e placa limpa.

Finalmente, o video do processo, a filmagem ficou mais ou menos, mas dá para entender como fazer, qualquer duvida é só perguntar!

Para retirar o micro usei ar quente (400ºC velocidade média), passo fluxo e malha desoldadora para limpar a solda velha, limpa tudo com álcool isopropílico, fluxo de novo, solda (estação com temperatura em 325ºC), limpa de novo com álcool e pronto!

Como tem gente perguntando fiz este update sobre os materiais utilizados para solda, eu uso o fluxo da Deal Extreme, a pinça também e de lá, link aqui, a quantidade de solda utilizada é minima não dá para ver mas é só uma gota, não vá encher a ponta do ferro com solda que fecha curto entre os terminais. No mais é treinar mesmo, não é difícil, mas precisa fazer para sentir como é!

Até mais pessoal!

Simulador - Começando a usar.

Hoje vamos continuar falando sobre o simulador. Pelos feedbacks que tenho recebido, sei que algumas pessoas já baixaram o manual e já estão usando o simulador, para aqueles que ainda não fizeram isso, acompanhem os próximos posts!

Primeiro de tudo, não esqueçam de manter o HEW atualizado, rode sempre o AutoUpdate.

Com tudo atualizado, vamos começar criando uma sessão de simulação. Pegue um workspace qualquer, pode ser o ktp.zip dos arquivos do grupo Renesas Brasil.

Abra o workspace, vá em File -> New Session:

Depois de salvar a sessão ativa, na janela que abre, coloque um nome para a sessão no primeiro campo, eu sempre uso Sim30, selecione M16C R8C Simulator e o Renesas M16C Project Generator, conforme a figura abaixo:

Na janela seguinte, selecione R8C/Tiny para o CPU series, e 1A no CPU Group e clique no Finish, conforme a figura a seguir:

Na próxima janela temos algumas opções interessantes, a primeira delas é a seleção do clock da CPU, se você for apenas visualizar o código e resultados sem se preocupar com temporizações, nem precisa mudar nada, mas você tem a opção de colocar o valor correto do clock, selecionar na caixa de opções Cycle Accuracy e rodar o código medindo com precisão o tempo envolvido no processamento. Vou usar esta opção, clock de 20MHz, sem divisão (ou dividido por 1) e Cycle Accuracy. Finalmente, precisa selecionar a MCU Referece, clique no botão Refer. e selecione o arquivo R8c1x.mcu, e clique no Ok conforme a figura abaixo:

Pronto, você já está com o simulador pronto para rodar, clique no F7, ou Build All, duplo clique no arquivo ktp.X30 gerado (Download Module) e pronto! No menu Debug você encontra as opções de Reset CPU, Reset and Go, Step e tudo mais.

Bom, por hoje é só, explorem essas opções, depois eu volto com mais informações! Qualquer duvida, entre em contato pelo grupo ou pelo e-mail. Até a próxima!

Chute a gol!

Nosso amigo Alexandre do blog 5vcc publicou um projeto que estava em processo de finalização e parece que agora vai! Pelo menos é o que penso, niguém faria 20 protótipos do mesmo projeto, ou faria?

Uma foto das entranhas da máquina:

E um vídeo do funcionamento do projeto:

Quer saber mais? Acesse o blog! http://5vcc.blogspot.com/

Até a próxima!

Novo e-mail

Pessoas! Criei um e-mail novo para contato do pessoal que acessa o blog, então para dúvidas, sugestões, preços, pedidos de ajuda e material, usem o andre.me.ajuda@gmail.com!

Aguardem novidades sobre o simulador.

Até a próxima.

Nova placa

Olá pessoal!

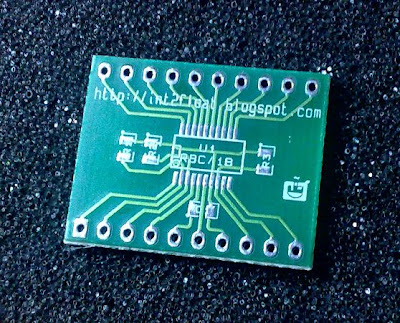

Acabo de receber minha nova placa de prototipagem, menor, com posições para apenas os resistores de pull-up do Reset e do Mode, o capacitor de desacoplamento e o microcontrolador, que pode ser um R8C/1x, R8C/2x ou até mesmo os novos R8C/3x de 20 pinos (SSOP20)!

As distâncias entre os pinos são no padrão DIP, logo, serve perfeitamente em um protoboad! Em breve eu posto um tutorial de como gravar o micro que está nesta placa usando a placa de desenvolvimento que você já tem, é muito simples.

Até a próxima!

Simulador - O que é? Para que serve?

Para todos que já estavam cansados de ler apenas notícias, vamos voltar ao conteúdo técnico por aqui! Qual a melhor maneira de fazer isso que apresentando uma ferramenta muito util, grátis e que todo mundo já tem em casa e nem sabe?

Estou falando do simulador da Renesas! O link para obter mais informações sobre o produto é este aqui, e como este é um assunto extenso, vou fazer em diversos passos, mas quem tiver tempo e disposição já pode começar a ler o manual dele, o arquivo já está no grupo Renesas_Brasil.

Link para o manual do simulador.

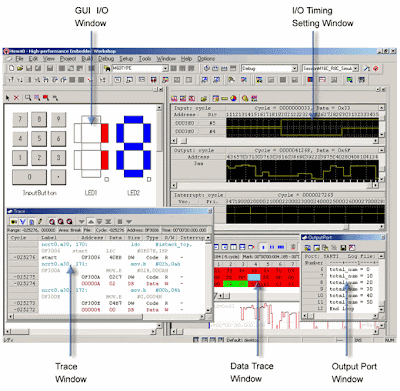

Abaixo, uma imagem do simulador trabalhando, como você pode observar, é uma ferramenta muito importante para debugging, teste e demonstração e usa o HEW!

Quem gosta do Proteus vai sentir falta de alguma coisas por aqui, não temos a simulação do circuito eletrônico externo, apenas GPIO e periféricos do micro. Para saídas temos uma interface gráfica (GUI) que pode ser vista na figura acima simulando um display de sete segmentos e para entrada tanto podemos usar a GUI quanto um script, que também permite o uso dos timers e até mesmo da interface serial.

O simulador também pode se comunicar com um outro software feito em C/C++ no próprio PC, mas esse já é um assunto mais avançado que será tratado no momento certo.

Boa leitura para quem começar pelo manual e até a próxima para quem esperar o próximo post!

Devcon 2010

Agora é oficial, depois do sucesso do Devcon 2008, a Renesas anunciou a data do Devcon 2010!

Será dos dias 11 a 14 de outubro, na California, mais detalhes acesse: http://www.renesasdevcon.com/

Neste site você também vai encontrar todo o material de alta qualidade apresentado durante o Devcon 2008! http://www.renesasdevcon.com/archive/schedule/index.html

Essa é a melhor oportunidade para participar de diversos treinamentos, encontrar com os experts em cada linha de produtos, conhecer os engenheiros de aplicação e também os parceiros da Renesas no desenvolvimento de ferramentas e soluções.

Se você trabalha com desenvolvimento de produtos microcontrolados, não deixe passar esta chance, são quase 4 dias de total imersão com acesso direto e personalizado ao universo da Renesas! Acompanhe pelo site oficial a programação dos treinamentos.

Te vejo lá!

Nova placa!

Olá a todos! Como tem muita gente já cansada de usar só a placa de desenvolvimento, querendo fazer um protótipo diferente ou até montar o R8C num protoboard, acabei de fazer uma placa menor, já está no forno e deve estar a disposição até o final da semana.

Abaixo as dimensões da placa, bem como seu layout:

Esta placa está preparada para receber os R8C/1x, R8C/2x e os novos R8C/3x de 20 pinos, por isso temos 3 posições para resistores, mas na verdade apenas 2 serão montados, nos pinos Mode e Reset como sempre.

Assim que receber a placa, faço um post com ela montada e dicas de gravação. Mas já posso adiantar que a placa de desenvolvimento pode ser usada para gravação do micro montado nesta.

Esta versão da placa tem o preço de R$ 6,00, bem mais em conta que os R$ 15,00 da versão de desenvolvimento, mas se está placa tiver uma boa aceitação e volume de produção aumentar este preço deverá cair. Só para lembrar, é dupla face com furo metalizado para maior durabilidade! Se tiver interesse nesta placa, na placa de desenvolvimento montada ou precisar de alguma informação, deixe um comentário ou me procure no grupo Renesas_Brasil.

Até mais!

Mais um projeto terminado

Olá meus caros, o post de hoje é simples, para falar a verdade é só para mostrar mesmo... este é o projeto de um leitor do blog, feito usando o R8C/1B (que é o R8C/1A com Data flash).

Pelo relato do leitor, tudo correu bem, o programa foi simples de fazer e o uso das ferramentas de desenvolvimento da Renesas encurtou muito o tempo de debug.

A foto que prova o fato:

Ah, se você não reconheceu, é um termostato! E se alguém tiver algum projeto que queira mostrar aqui, sinta-se a vontade, entre em contato.

Até a próxima pessoal.

Otimização de código com o HEW

Pessoas, de volta aos posts, vamos falar hoje sobre a otimização de código para o HEW, como temos algumas pessoas usando os printf e getc da vida, vale a pena tocar no assunto!

Primeiro, para acessar a configuração, com o seu WorkSpace aberto, vá em Build -> Renesas M16C Standard Toolchain... como na figura abaixo:

Na janela que abre, na aba C, em Category, selecione Optimize. Observe que na janela em questão, estou mudando a Configuration Debug e selecionei o projeto inteiro (selecionado R8C_27_Vdet) para otimizar!

Posso fazer essa mesma modificação por arquivo do projeto, não para o projeto inteiro, conforme na figura abaixo:

As otimizações básicas são por tamanho e velocidade (Size or speed), que tem 4 opções:

ROM size seguido pela velocidade

Velocidade seguido pelo ROM size

ROM size minimo

Velocidade máxima

Essa opções são vistas logo abaixo:

Bom, esse é o básico sobre a configuração, para se aprofundar no assunto, recomendo uma lida no apendia A do manual do compilador (A.2.5 - página 70 do documento), o arquivo já está no grupo Renesas_Brasil, com o nome rej10j1995_nc30_u.pdf. Claro que bom mesmo seria ler o manual inteiro, mas vamos por partes, certo?

Vale a pena reforçar que essas opções de otimização não expiram nem são exclusivas das versões pagas do compilador, estão todas na versão de avaliação e devem ser usadas.

Qualquer duvida, comente aqui ou poste lá no grupo. Até a próxima!
